フリーゲージトレインについて

フリーゲージトレインとは

  • 軌間可変電車(フリーゲージトレイン)とは、新幹線(標準軌1,435ミリメートル)と 在来線(狭軌1,067ミリメートル)など、異なる軌間(ゲージ)を直通運転できるよう、車輪の左右間隔を軌間に合わせて自動的に変換する電車です。

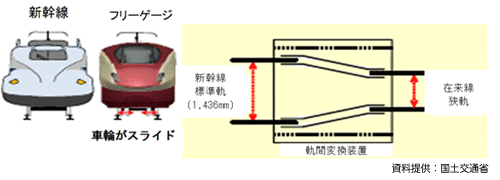

    フリーゲージトレイン説明画像
  • 新幹線と在来線の乗換えが不要となることによって利便性が向上し、また、在来線の軌間を変更(軌間の拡大)する必要がなく、既存の施設を有効に活用することができます。
  • 車両の開発には、新幹線区間を高速で安定して走ると同時に、曲線の多い在来線をしなやかに曲がるという、相反する機能を併せ持たせる必要があります。

軌間変換のメカニズム

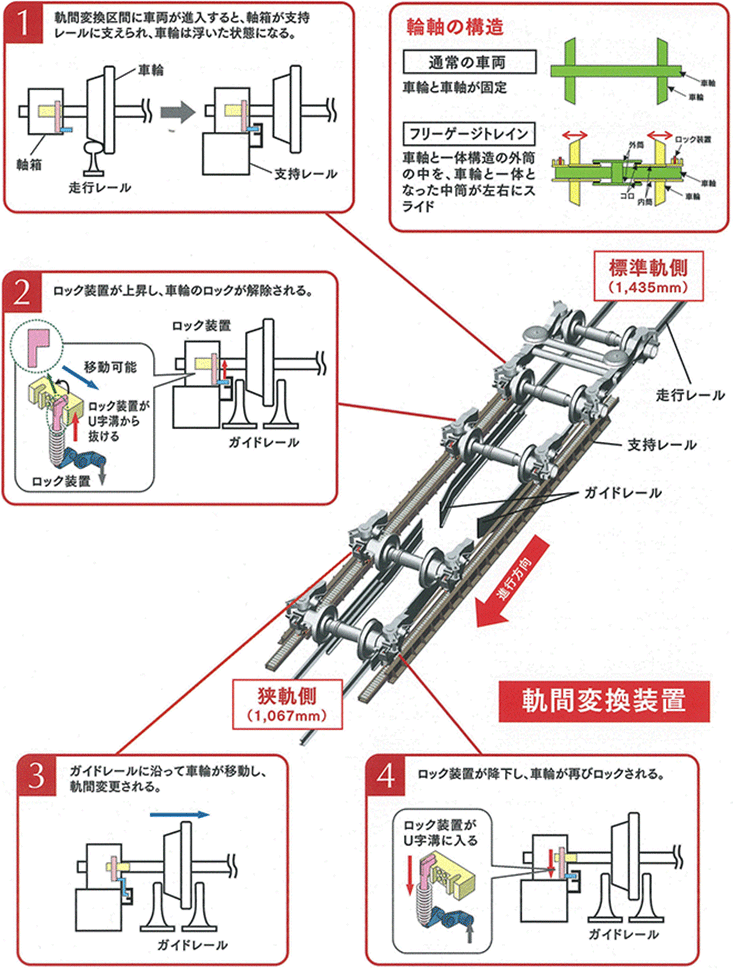

軌間変換のメカニズムの画像

(補足)クリックすると図が拡大します。

車輪の左右間隔の変更

  1. 車輪が浮いた状態になる
  2. 車輪のロックが解除される
  3. 車輪が移動し軌間が変更される
  4. 車輪が再びロックされる

軌間変換装置について

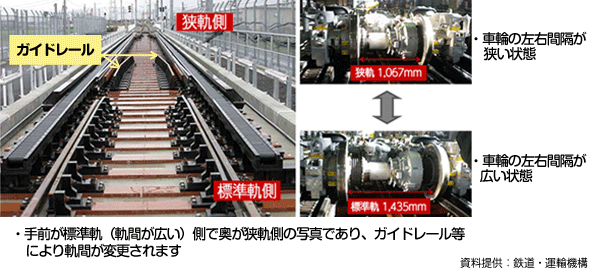

軌間変換装置の説明画像

参考動画等

軌間変換試験(平成21年4月)「国土交通省」(外部リンク)

フリーゲージトレインの必要性と導入に向けた取組

フリーゲージトレインの開発の概要
